梭式窯是一種車底式窯,窯內可以放置一輛或幾輛窯車。梭式窯可以在窯車長度的兩個方向上分設窯門,也可以設一個窯門。窯車進出都通過此門,所以又稱為抽屜窯。由于在窯外裝卸制品,大大減輕了勞動強度,改善了勞動條件。同時,可以在較高的溫度下進出窯車減少窯爐熱損失,能耗比倒焰窯低很多。
梭式窯的容積視燒成產品產量、燒成制度和燃燒裝置的特性來決定。由于等溫高速燒嘴的出現,大截面梭式窯相繼出現,如電瓷行業梭式窯容積可達64-80?。

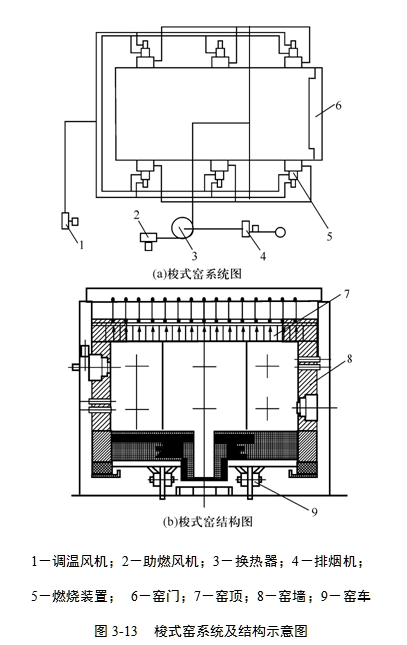

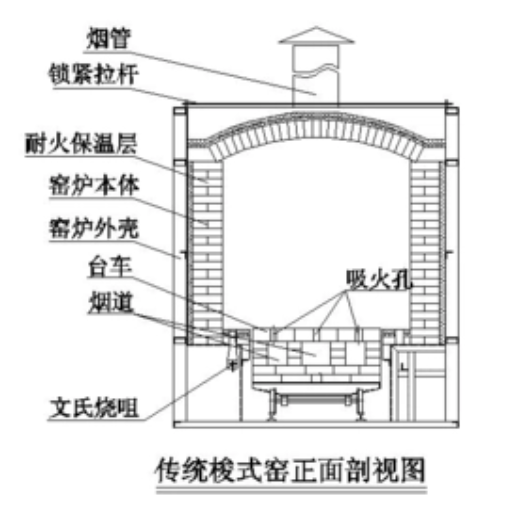

梭式窯的生產系統由燃料供應和燃燒設備、燃燒風扇、煙-空氣換熱器、溫控風扇、排氣風扇等組成。梭式窯的窯體為矩形,窯墻的磚沿著厚度方向分為三層結構,工作用襯里采用高強度耐火隔熱磚,中間層用隔熱耐火材料,外層用耐火纖維氈粘在窯墻上。窯頂采用平天花板結構,磚也分為三層,內層是高強度隔熱磚,吊在天花板磚下面,中間層是隔熱磚,頂層使用耐火纖維氈,既是隔熱層,又是密封層。
窯門經常移動,所以窯門的磚是兩層,內層是高強度隔熱磚,外層是隔熱層,用于將耐火纖維氈粘在窯門金屬外殼上。燃燒器安裝在窯壁上,根據窯的高度設置一排或兩行。以窯臺面為窯底,與窯頂、窯墻一起形成窯的燃燒空間,在窯車內襯磚中心留下主要煙桿,使其與地下煙桿相接觸。一端(或兩端)設有窯門,窯門可以單獨安裝,也可以堆在窯車的末端。窯車兩側的裙板插入窯墻沙封口內,窯車與窯之間、窯車與棉墻、窯門之間,曲封口、耐火纖維擰緊,起密封作用。窯墻的沙桶下還留有很多通風孔,可以冷卻窯底的熱量,延長窯車的壽命。
