梭式窯爐作為一種廣泛應(yīng)用的工業(yè)窯爐，其能耗的降低對(duì)于提高生產(chǎn)效率和降低成本具有重要意義。以下是幾種有效的梭式窯爐能耗降低方法：
　　1.選擇良好的窯爐結(jié)構(gòu)
　　合理設(shè)計(jì)窯爐尺寸：窯爐的尺寸應(yīng)合理，過(guò)大或過(guò)小都會(huì)影響能耗。例如，若梭式窯的高度增高50mm，則上下溫差加大30℃、燒成時(shí)間增加并小時(shí)，燃料消耗每窯次增加5-8%。因此，窯的長(zhǎng)、寬尺寸可適當(dāng)增加，高度應(yīng)偏低為宜，以減少窯內(nèi)上下溫差，縮短燒成時(shí)間，達(dá)到節(jié)約燃料的目的。
　　采用高速火道：新型的節(jié)能型梭式窯爐在窯內(nèi)同一水平面交錯(cuò)布設(shè)四條或六條噴射式高速火道，利用壓力造成高速氣流的引射作用，使氣流再循環(huán)，形成湍流，強(qiáng)化煙氣對(duì)流傳熱過(guò)程，使窯內(nèi)溫度均勻上升，大大地節(jié)約了燃料的消耗。
　　2.提高窯爐的密封性
　　使用隔熱保溫材料：采用輕質(zhì)泡沫隔熱磚和硅酸鋁耐火纖維氈等隔熱保溫材料砌筑窯墻、窯頂，可顯著降低梭式窯爐燃料消耗。這些材料的蓄熱量?jī)H為耐火磚的百分之10左右，高溫階段外表鐵板燃燒室處溫度僅50~80℃，可使燃料消耗減少百分之10~15.
　　優(yōu)化窯車與窯體的密封：窯車與窯體的密封為曲折封閉和砂封結(jié)構(gòu)，窯車的接頭、周邊、窯內(nèi)的周邊與窯體接觸處用30mm厚硅酸鋁耐火纖維氈粘貼，有效阻止了窯內(nèi)煙氣升溫與冷空氣滲入，增加窯的密封性能，縮小窯爐的上下溫差，減少熱損失，縮短高火保溫時(shí)間，促進(jìn)燃料消耗的減低。
　　3.推廣低溫?zé)?br /> 　　使用低溫?zé)傻奶沾稍希和ㄟ^(guò)使用低溫?zé)傻奶沾稍希梢越档徒ㄖl(wèi)生陶瓷產(chǎn)品的燒成溫度。根據(jù)理論計(jì)算，陶瓷制品在高溫中燒成時(shí)，溫度每升高100℃時(shí)，就須增加百分之10~15的燃料消耗。
　　4.制定合理的操作方案
　　合理控制燒成階段：根據(jù)坯、釉的特性、窯爐結(jié)構(gòu)、燃料種類等制定合理的燒成制度與操作方案。例如，在點(diǎn)火~1050℃的階段，應(yīng)為氧化階段，梭式窯爐升溫速度應(yīng)該以210℃/小時(shí)為宜；在1050℃~1360℃階段，應(yīng)為還原焰階段，這時(shí)，燃料的用量控制在現(xiàn)火孔觀察有250~300mm長(zhǎng)火焰，說(shuō)明窯內(nèi)還原氣氛足夠。
　　5.實(shí)現(xiàn)快速燒成
　　研制適應(yīng)快速燒成的陶瓷坯、釉配方：確保在短時(shí)間內(nèi)坯、釉物化反應(yīng)完全。
　　采用結(jié)構(gòu)合理的窯爐：保證熱量迅速傳遞，制品均勻受熱與冷卻，避免在燒成過(guò)程中產(chǎn)生廢次品。

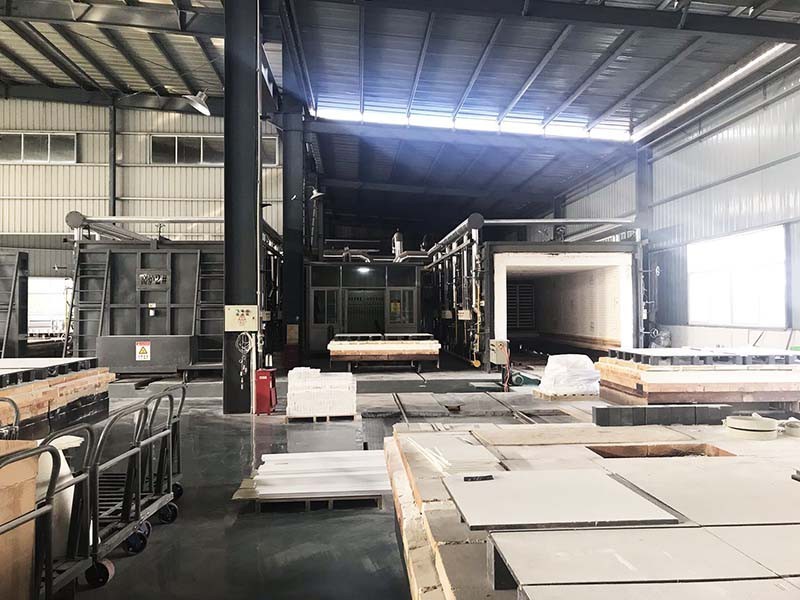

　梭式窯爐的窯體為矩形，窯墻的磚沿著厚度方向分為三層結(jié)構(gòu)，工作用襯里采用高強(qiáng)度耐火隔熱磚，中間層用隔熱耐火材料，外層用耐火纖維氈粘在窯墻上。窯頂采用平天花板結(jié)構(gòu)，磚也分為三層，內(nèi)層是高強(qiáng)度隔熱磚，吊在天花板磚下面，中間層是隔熱磚，頂層使用耐火纖維氈，既是隔熱層，又是密封層。梭式窯爐窯門經(jīng)常移動(dòng)，所以窯門的磚是兩層，內(nèi)層是高強(qiáng)度隔熱磚，外層是隔熱層，用于將耐火纖維氈粘在窯門金屬外殼上。
